Objetivo

El objetivo de este kit es descubrir aplicaciones prácticas que se pueden llevar a cabo con las tecnología IoT (Internet de las cosas), o lo que es lo mismo, dispositivos que estan conetados a internet y por tanto pueden informar de cosas o se pueden manipular remotamente.

En todas las lecciones se trata de ir conectado uno o varios componentes a la placa del microcontrolador, cargarle un programa para que sepa qué hacer, y ver desde un navegador cómo está trabajado todo el conjunto

Componentes del kit

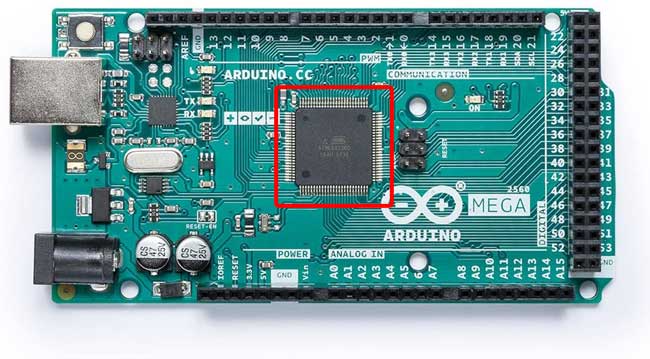

1.- La placa con el microcontrolador

Se trata de un arduino mega2560

Tiene:
• Un conector USB que sirve tanto para cargar el programa en el microcontrolador como para alimentar a la placa (caso de no conectarle directamente la alimentación)
• Un conector jack que permite alimentar la placa cuando no está conectada al pc.
  La alimentación aplicada a este conector debe estar entre los 7 y 12 voltios, con el centro positivo
• 4 LEDs
  • LED ON → se enciende cuando la placa es alimentada, por lo tanto, indica si la placa está siendo alimentada correctamente
  • LED Tx → está conectado al pin TX (1) y pestañea cuando el Arduino transmite información al monitor serie. Esto permite comprobar de forma simple si la placa está realmente transmitiendo información.
  • LED Rx → está conectado al pin RX(0) y pestañea cuando la placa recibe información del monitor serie. De este modo se puede comprobar si realmente se está efectuando la comunicación.
  • LED integrado → está conectado al pin digital 13 y es denotado como LED_BUILTIN. Para encenderlo/apagarlo es necesario poner en este pin con un estado alto (HIGH)/bajo(LOW).
• Un botón reset que permite reiniciar el sistema. Esto significa que todo el código programado será ejecutado nuevamente, tal y como si el sistema se acabara de conectar a la corriente.
• 54 pines de entrada/salida digital. De esos pines,
  • los numerados de D0 a D13 pueden ser empleados como salidas analógicas (realmente son señales PWM y están marcados con el símbolo ~).
  • las parejas D0/D1, D14/D15, D16/D17 y D18/D19 pueden ser empleados como puerto Serial Tx/Rx que permite la comunicación de la placa con el ordenador o con otro dispositivo que soporte este protocolo.
  • los pines D20/SDA y D21/SCL también sirven para la comunicación TWI o I2C que utilizan muchos dispositivos ya que solo utiliza dos pines y es un bus compartido.
• 16 pines de entrada analógica, marcadas como A0,A1,...A15 que pueden ser utilizadas con sensores analógicos (como sondas de temperatura o humedad).
  Las lecturas van de 0 a 1023. En caso de no ser necesarios pueden ser utilizados como pines digitales.
• pines GND → Pines de Tierra.
• pin 5V → Alimentación de 5 voltios para sensores u otros dispositivos a utilizar que formen parte del proyecto.
• pin 3.3V → Este pin provee un voltaje de 3,3 voltios para dispositivos que así lo requieran (Puede suministrar hasta 150 mA, aunque es recomendable no sobrepasar los 50 mA).
• pin VIN → Similar al conector Jack, permite alimentar la placa cuando ésta no está alimentada utilizando el puerto USB . Este pin puede ser empleado para obtener el voltaje presente en el conector Jack

2.- El escudo

3.-
